换气堵头

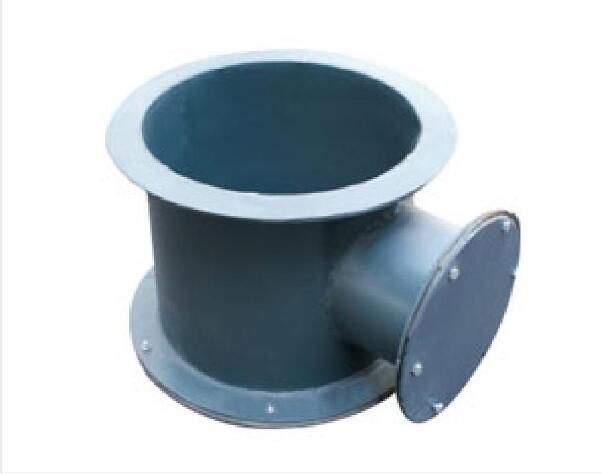

人防滤毒室换气堵头
产品介绍：
换气堵头一般设置在滤毒室与过滤吸收器串联的通风管道上，作为平时与战时通风交换使用的设备，接管法兰尺寸应与所连接的管道尺寸和密闭阀门的口径相匹配，短头封板必须使用胶垫。主体壁厚应为3毫米钢板，与连接厚度为8㎜法兰的接口处用胶垫密封。
主要结构规格：
|
编号 |
名称 |
材料规格 |
单位 |
数量 |
|
1 |
六角螺栓 |
M8×25 |
个 |
6 |
|
2 |
六角螺母 |
M8 |
个 |
6 |
|
3 |
垫圈 |
8 |
个 |
12 |
|
4 |
堵头封板 |
A3（D+55）橡胶板 |
个 |
1 |
|
5 |
橡胶垫圈 |
橡胶板 A3（D+55）δ=3 |
个 |
1 |
|
6 |
堵头法兰 |
A3 δ=3 |
个 |
1 |
|
7 |
堵头接管 |
A3 D×3 |
个 |
1 |
|
8 |
橡胶垫圈 |
橡胶板 δ=3 |
个 |
2 |
|
9 |
接管法兰 |
A3 δ=8 |
个 |
2 |
|
10 |
接管 |
A3 δ=8 |
个 |
1 |
产品用途：
人防工程中换气堵头仅用在人员掩蔽部进风滤毒室内，位置应该在过滤吸收器的进风侧，高度不宜太高，因为其作用是在过滤吸收器更换后，为滤毒室通风换气降低染毒浓度的，而毒气比重要比空气大，为提高换气效率缩短换气时间，换气堵头不宜设置得太高。
安装使用说明：
1.接管法兰必须相互平行或垂直。
2.连接处焊缝应严密，不得渗漏。
3.接管法兰所有尺寸应与所接的管路或者手动密闭阀的法兰尺寸相一致。
4.全部构件刷红丹防锈底漆两道，外表复调和漆两道。
